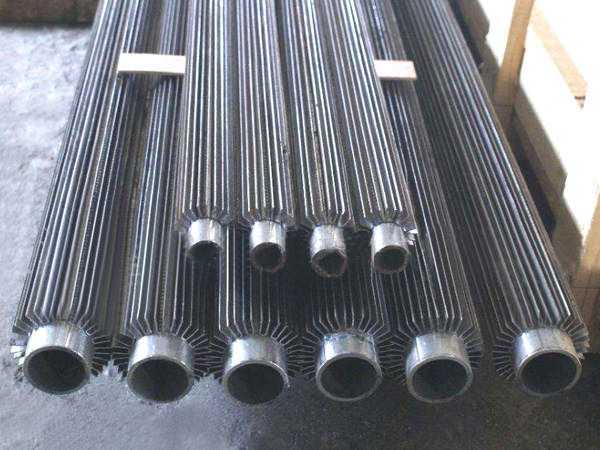

因為翅片管的種類很多，所以它衍生出幾種生產(chǎn)技術(shù)。這幾種生產(chǎn)技術(shù)各有各的特點，適用于不同的場合。螺旋式翅片管的主要生產(chǎn)制造方式有以下三種，為有利于剖析、相比，故把螺旋式翅片管分成電焊翅片管高頻焊、釬燥和整體螺旋式翅片管開展相比。下面。就隨翅片管廠家一同來了解下吧

　　1、套裝翅片

　　套裝翅片工藝是預(yù)先用沖床加工出一批單個的翅片，然后用人工或機(jī)械方法，按一定的距高，靠過盈將翅片套裝在管子外表面上。它是應(yīng)用較早的一種加工翅片管的方法。由于套裝工藝簡單，技術(shù)要求不高，所用設(shè)備價格低廉，又易于維修，所以，至今仍有不少工廠在采用。

　　用人工方法套裝的稱為手工套裝，它是借助工具，依靠人的力量將翅片一個個壓入的。這種方法因為翅片的壓入力有限，故套裝的過盈量小，翅片容易產(chǎn)生松動現(xiàn)象。

　　機(jī)械套裝翅片是在翅片套裝機(jī)上進(jìn)行的，由于翅片壓入是靠機(jī)械沖擊力或液體壓力，壓入力大，所以，翅片管廠家可采用較大的過盈量。翅片和管子之間的結(jié)合強度高，不易松動。機(jī)械傳動的套裝機(jī)生產(chǎn)率高，但噪音大，安全性差，工人的勞動條件欠佳。液壓傳動的雖然不存在上述問題，但設(shè)備價格較貴，對使用維修人員的技術(shù)要求較高，其生產(chǎn)率也低些。

　　2、鑲嵌式螺旋翅片

　　鑲嵌式螺旋翅片管是在鋼管上預(yù)先加工出一定寬度和深度的螺旋槽，然后在車床上把鋼帶鑲嵌在鋼管上。在纏繞過程中，由于有一定的預(yù)緊力，鋼帶會緊緊地勒在螺旋槽內(nèi)，從而保證了鋼帶和鋼管之間有一定的接觸面積。為了防止鋼帶回彈脫落，鋼帶的兩端要焊在鋼管上。為了便于鑲嵌，鋼帶和螺旋槽間應(yīng)有一定的側(cè)隙。如果側(cè)隙過小，形成過盈，則鑲嵌過程難以順利進(jìn)行。此外，纏繞的鋼帶總會有一定的回彈，其結(jié)果使得鋼帶和螺旋槽底面不能很好的接合。鑲嵌翅片可在通用設(shè)備上進(jìn)行，費用不高，但是工藝復(fù)雜生產(chǎn)效率低。

　　3、釬焊螺旋翅片管

　　釬焊螺旋翅片管的加工分兩步進(jìn)行。首先，將鋼帶平面垂直于管子軸線按螺旋線方式纏繞在管子外表面上，并把鋼帶兩端焊在鋼管上固定，然后為消除鋼帶和鋼管接觸處的間隙，用釬焊的方法將鋼帶和鋼管焊在一起。

　　此種方法因其造價昂貴，因此翅片管廠家常用另一種方法，即將纏好鋼帶的管子放進(jìn)鋅液槽內(nèi)進(jìn)行整體熱鍍鋅來替代。采用整體熱鍍鋅，雖然鍍液不見得能很好地滲進(jìn)翅片和鋼管之間極小的間隙，但在翅片外表面和鋼管外表面卻形成了一個完整的鍍鋅層。采用整體熱鍍鋅的螺旋翅片管，因為受到鍍鋅層厚度的***，加之鋅液不可能全部滲入間隙內(nèi)，所以，翅片與鋼管的結(jié)合率仍不高。另外，鋅的傳熱系數(shù)比鋼小，故傳熱能力低。鋅在酸及堿、硫化物中極易遭受腐蝕，因此，用鍍鋅螺旋翅片管不適于制作空氣預(yù)熱器。

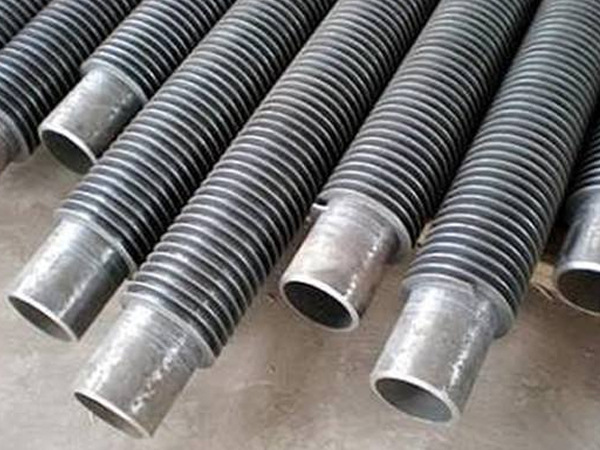

　　4、高頻焊螺旋翅片

　　高頻高頻焊螺旋翅片管是目前應(yīng)用較為廣泛的螺旋翅片管之一，現(xiàn)廣泛應(yīng)用于電力、冶金、水泥行業(yè)的余熱回收以及石油化工等行業(yè)。高頻焊螺旋翅片管是在鋼帶纏繞鋼管的同時，利用高頻電流的集膚效應(yīng)和鄰近效應(yīng)，對鋼帶和鋼管外表面加熱，直至塑性狀態(tài)或熔化，在纏繞鋼帶的一定壓力下完成焊接。這種高頻焊實為一種固相焊接，它與鑲嵌、釬焊等方法相比，無論是在產(chǎn)品質(zhì)量還是生產(chǎn)率及自動化程度上，都是更為先進(jìn)。

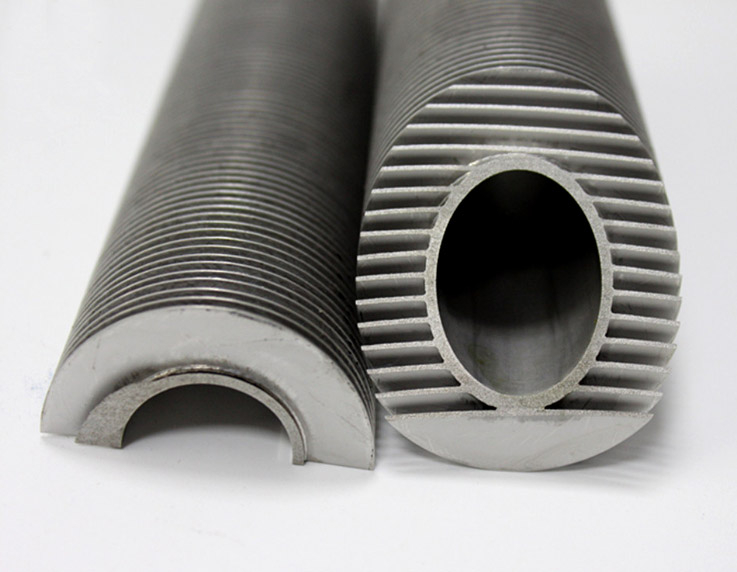

　　5、三輥斜軋整體型螺旋翅片管

　　三輥斜軋整體型螺旋翅片管其生產(chǎn)原理為：在光管內(nèi)襯一芯棒，經(jīng)軋輥刀片的旋轉(zhuǎn)帶動，無縫鋼管通過軋槽與芯頭組成的孔腔在其外表面上加工出翅片。翅片管廠家這種方法生產(chǎn)出的翅片管因基管與外翅片是一個有機(jī)的整體，因而不存在接觸熱阻損失的問題，具有較高的傳熱效率。三輥斜軋法與焊接法相比，該生產(chǎn)線具有生產(chǎn)效率高，原材料耗用低，且生產(chǎn)的翅片管換熱率高等優(yōu)點。

你覺得這篇翅片管廠家講解其翅片管加工方法與技術(shù)特點文章怎么樣？
